Štandardná séria B s kľúčom LH-FGG
Charakteristickým znakom týchto sérií konektorov je kľúčovací systém, ktorý umožňuje vyššiu hustotu kontaktov a zabraňuje všetkým chybám v súososti. Rôzne alternatívy kľúčovania zabraňujú nechcenému krížovému spojeniu inak podobných konektorov. Je tiež možné použiť krimpovacie kontakty na skrátenie času montáže kábla. Tieto série konektorov zahŕňajú rady 0B až 5B, ako aj 00 viacpólové a 2G (skrátená verzia série 2B), dostupné sú aj niektoré vákuotesné modely.
Séria B JH-FGG ponúka flexibilný, praktický, odolný a spoľahlivý kruhový viacpólový konektor pre aplikácie vyžadujúce rýchle a bezpečné uzamykanie Push-Pull.
Samosvorný systém umožňuje spojenie konektora jednoduchým axiálnym zatlačením zástrčky do zásuvky.
Po pevnom zapadnutí nie je možné spojenie prerušiť potiahnutím za kábel alebo inú súčiastku okrem vonkajšej uvoľňovacej objímky.
Vďaka tomu je ideálnou voľbou pre výrobu a testovanie polovodičov, testovanie a meranie, prístrojové vybavenie, lekárske zariadenia, výskum a audio/video aplikácie.
HLAVNÉ RYSY:
Konektory série B poskytujú nasledujúce hlavné funkcie:
– bezpečnosť samosvorného systému Push-Pull – viacpólové typy 2 až 64 kontaktov
– spájkovacie, krimpovacie alebo tlačové kontakty (priame alebo kolenové) – vysoká hustota balenia pre úsporu miesta
– 360 stupňové tienenie pre plné EMC tienenie. - systém kľúčovania (štandard kľúča «G»)
– možnosti viacerých kľúčov, aby sa zabránilo krížovému párovaniu podobných konektorov na zarovnanie konektorov
Časť Časť zobrazujúca vnútorné komponenty
| NIE |
Pevná zásuvka |
Rovná zástrčka |
| 1. |
vonkajšia škrupina |
vonkajšia škrupina |
|
2. |
uzemňovacia koruna |
objímka západky |
| 3. |
poistný krúžok |
klieštinová matica |
|
4. |
šesťhranná matica |
delený nosič vložky |
| 5. |
uzamykacia podložka |
izolant |
| 6. |
izolant |
mužský kontakt |
| 7. |
ženský kontakt |
klieštinu |
Technické vlastnosti
Mechanické a klimatické
Charakteristika Hodnotový štandard
Endurance >5000 cyklov IEC 60512-5 test 9a
Vlhkosť až 95 percent pri 60 stupňoch C
Rozsah teplôt - 55 stupňov C plus 250 stupňov C
Odolnosť voči vibráciám 10-2000 Hz, 15 g IEC 60512-4 test 6d
Odolnosť voči otrasom Test odolnosti voči otrasom IEC 60512-4 6c
Test korózie soľným postrekom > 144 h IEC 60512-6 test 11f
Ochranný index (spárovaný) IP50 IEC 60529
Klimatická kategória 55/175/21 IEC 60068-1
Elektrické
Charakteristika Hodnotový štandard
Tienenie at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Rôzne testy boli vykonané s pármi konektorov JH-FGG a JH-EGG, s pochrómovaným mosadzným plášťom a PEEK izolátorom.

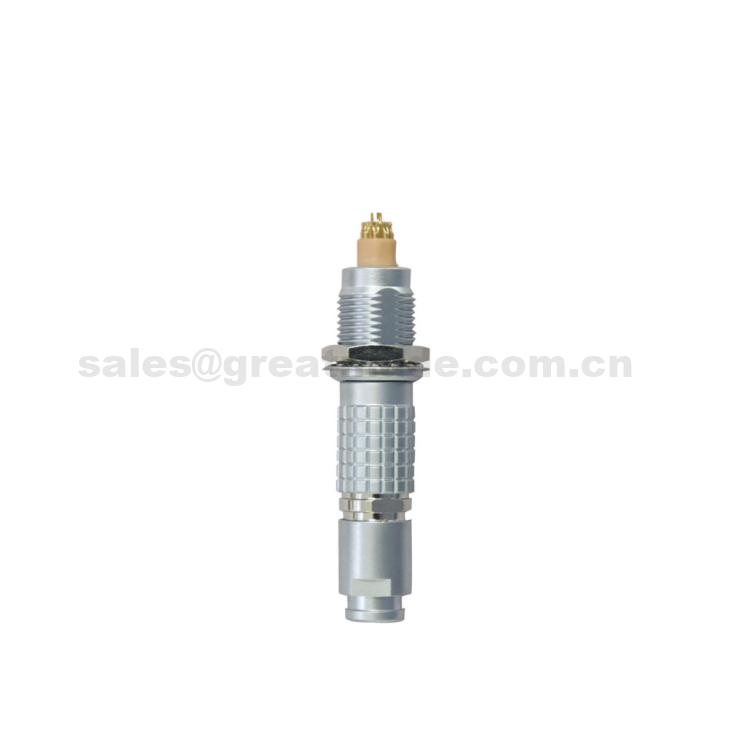

JH-FGG Séria B Samec s priamym konektorom
JH-FGG Rovná zástrčka, kľúč (G) alebo kľúče (A…M a R),káblová objímka
| Odkaz | Rozmery (mm) | |||||
| Model | séria | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Priama zástrčka, kľúč (G) alebo kľúče (A…M), objímka na kábel amatica na montáž ohybového odľahčenia
| Odkaz | Rozmery (mm) | |||||
| Model | séria | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Podrobnosti
Názov produktu: Samosvorný viacpólový priamy zástrčkový konektor Push Pull
Pôvod: Čína Názov značky: Skvelý typ: kruhový ťah
Prostredie: Interiér Pohlavie: Žena/Muž Povrchová úprava: Perlový chróm
Pin: 2 až 16 pin Stupeň IP: IP50 Typ kontaktu: Spájka
Kontakt Ošetrovatelia:Pokovované zlato Výdrž: Viac ako 5000-krát push-pull Materiál puzdra: Pochrómovaná mosadz
Materiál izolátora: PPS Použitie: Automobilový priemysel / Komunikácia / Priemysel / LED displej
Balenie
1 konektor PCS v PE vrecku
50-100 konektory PCS v malej škatuľke/v karikatúre
- Prístav: Shenzhen, Čína
FAQ
Q1: Ako funguje push-pull konektor?
Push-pull konektory úspešne zabraňujú náhodnému odpojeniu pomocou silného, samosvorného mechanizmu, ktorý umožňuje spojenie konektora zatlačením zástrčky do zásuvky. Spojenie však nemožno prerušiť jednoduchým potiahnutím.
Q2: Môžete vyrábať prispôsobené objednávky produktov? OEM alebo ODM objednávky?
Samozrejme. Vďaka skúsenostiam s výrobou OEM a ODM sme schopní poskytnúť vám komplexné riešenia vlastných konektorov.
Q3: Poskytujete bezplatnú vzorku?
Nie a musíte zaplatiť poplatok za doručenie.
Q4: Ako prepravujete tovar?
Na základe požiadavky našich členov sa to môže uskutočniť LETECKOU / SEA Freight / expresnou dopravou (napr. DHL/UPS/FEDEX).
