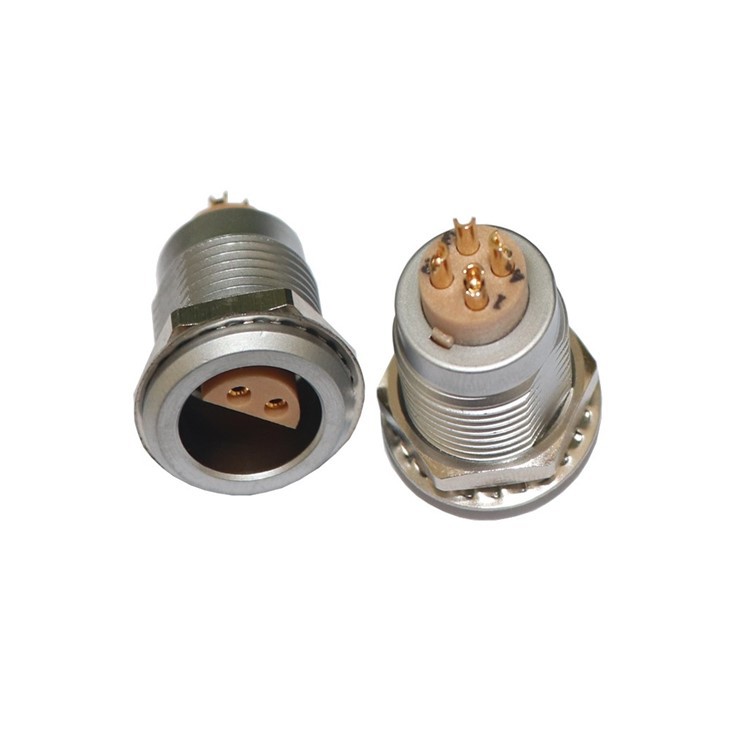

Popis výrobkov
Mosadzné kryté vložky Series Series Ser Series sú konektory s vysokým výkonom, ktorý je navrhnutý pre výkonové aplikácie v automobilových PCB. Vyrobená z prémiovej mosadze, má jedinečnú stupňovú vložku, ktorá zaisťuje vynikajúcu vodivosť a trvanlivosť. Tento vnútorný konektor vyvinula drsné podmienky automobilu, ponúka stabilné pripojenia a hladko sa integruje s PCB.
GreatMade Part č.: JH-Ern.2s.304.Bll
OEM časť č.: Ern.2s.304.bll
Séria mosadzný vnútorný stupňový konektory vložky
Kompatibilné so širokou škálou automobilových elektrických komponentov a návrhov PCB.
Spĺňa priemysel - štandardné požiadavky na rozhrania automobilového výkonu a signálneho pripojenia.
špecifikácia
| Názov produktu | Kovová zásuvka |
| Typ produktu | Kruhový push ťahový konektor\/ zásuvka |
| Objímka\/ nádoba | Zásuvka\/ nádoba - predný namontovaný predný panel |
| Uzamykanie | Tlačiť-ťahať |
| Počet kontaktov Nízke napätie | 4 |
| Veľkosť | 2S |
| Navrhovaná zodpovedajúca časť | Ffp.2s.304.blal62z |
| Produktový seriál | Séria S, S-Indoor stupňová vložka |
| Hodnotenie | Vnútorné použitie v automobilovom prostredí |
| Menovité napätie | 500 V (AC\/DC) |
| Menovitý prúd | 30A |
| Odpor | Menej ako alebo rovná 5 mΩ |
| Izolačný odpor | Väčší alebo rovný 1 000 mΩ pri 500 V DC |
| Dielektrický napätie | 1500 V (AC) za 1 minútu |
| Prevádzková frekvencia | DC - 10 mHz (vhodný pre prenos výkonu aj nízkej frekvencie) |
| Inzerčná sila | Inzerčná sila: menej alebo rovná 80 N |
| Extrakcia | Extrakčná sila: väčšia alebo rovná 20n |
| Párenie | Minimálne 500 cyklov bez výraznej degradácie výkonu |
| Odpor | Vydrží amplitúdu 1,5 mm, 10 - 2000 hz frekvenčný rozsah |
| Odpor | 50G zrýchlenie, trvanie 11 ms |
Prevádzková teplota: - 40 stupeň do + 85
Úložisko: - 50 stupeň do + 100
Vlhkosť: 10% - 95% relatívna vlhkosť (non - kondenzovanie)
Ochrana proti vkladu: Ip4 0 (chránené proti pevným objektom väčším ako 1,0 mm)
Vlastnosti produktu
-
Mosadzná stavba:Mosadz poskytuje skvelú vodivosť, zníži stratu energie a ponúka vysokú pevnosť, trvalé vibrácie automobilov, teplotné posuny a mechanické napätie.
-
Stupňový vložka:Presné pripojenia PCB s presným zarovnaním kolíkov, znižovaním nesprávnych konaní a zvýšením spoľahlivosti.
-
Vnútorné použitie:Funguje dobre v rôznych vnútorných automobilových podmienkach, zabezpečuje stabilnú prevádzku.
-
Vysoký - prúd:Prevádzkuje vysoké prúdy bezpečne pre energiu - hladné automobilové diely.
-
Kompaktné:Malé a ľahké, ľahko zapadajú do priestoru - obmedzené automobilové PCB.
Výhody produktu
- Spoľahlivosť:Dizajn mosadze a stupňovodej vložky Zaisťuje dlhé - trvalé stabilné pripojenia, znižujú elektrické poruchy a údržbu.
- Účinnosť:Vysoká vodivosť maximalizuje prenos energie, optimalizáciu využívania energie a úžitok z výdrže batérie EVS.
- Kompatibilita:Spĺňa potreby PCB automobilu, ľahko integruje s existujúcimi návrhmi, nie je potrebné žiadne hlavné inžinierstvo.
- Cena - Efektívnosť:Spoľahlivé zníženie výkonu zlyhania a jeho dlhá životnosť s nízkou údržbou šetrí náklady.
Uplatňovanie
- EVS: Používa sa v správe batérií na riadenie toku energie a v elektrických hnacích látkach na prenos energie motora.
- Hybridné vozidlá: Integruje elektrické systémy motorov, motorov a batérií na efektívne zdieľanie energie.
- Automobilové infotainment: Pravy veľké - displeje obrazovky a zvukové systémy, ktoré zabezpečujú stabilný prenos signálu.
- ADAS: Dodáva spoľahlivý výkon a pripojenia pre radar, fotoaparáty a lidar, čím sa zvyšuje bezpečnosť vozidla.
Pokyny na použitie
- Distribúcia energie: Konektor JH-ERN.2S.304.Bll distribuuje energiu od zdrojov vozidla, ako sú batérie, do PCB a komponentov.
- Prenos signálu: Odosiela tiež riadiace signály medzi PCB, koordináciou automobilových systémov.
- Prepojenie komponentov: Pôsobí ako kľúčové spojenie, pripája elektrické komponenty k PCB na prevádzku harmonického systému.
